-Glavne značajke
Mjerenje aktivne, jalove i neto energije
Pojedinačni ili dvosmjerni energetski smjerovi koji se mogu konfigurirati
4TE širok
Modbus sučelje

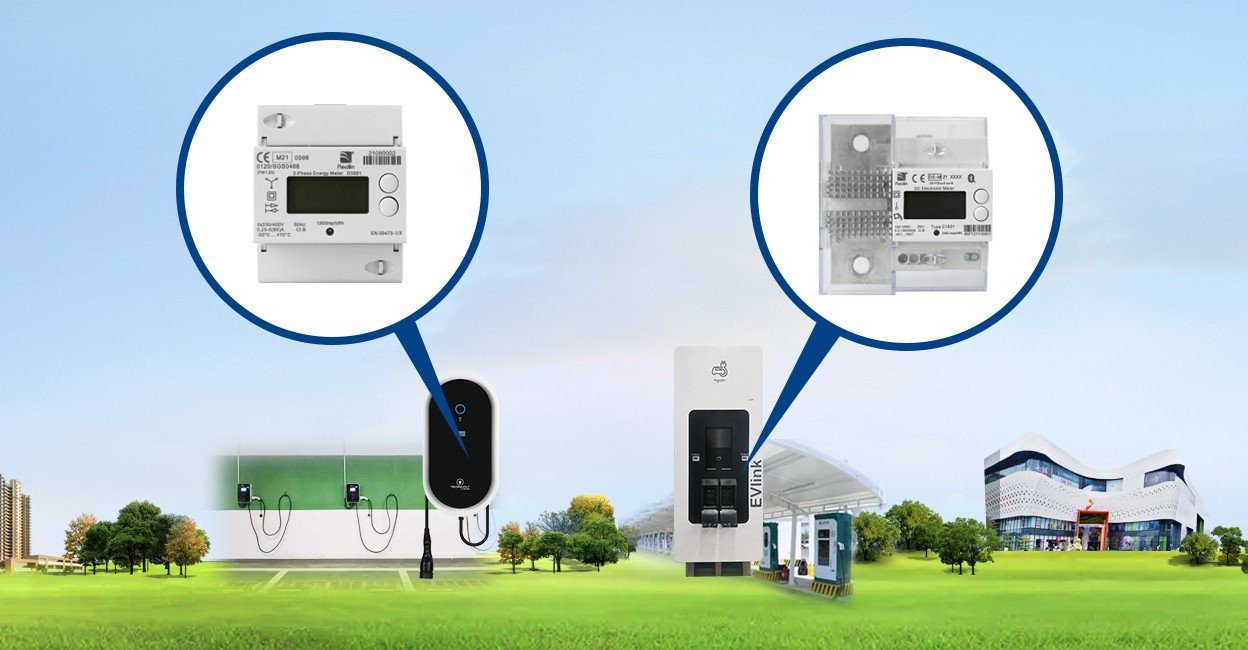

Prikladno za AC stanice za punjenje e-mobilnosti i sve aplikacije za podnaplatu
MID i IEC certifikati
-Specifikacija
Tip
Trofazni četverožilni mjerač za DIN tračnicu
Standardi
EN 50470-1/3, IEC 62052-11:2020, IEC 62053-21/23:2020
napon
Nazivni napon Un
Raspon napona
3x230/400V
80 posto Un~115 posto Un
Trenutno
Minimalna struja Imin
Referentna struja Ib
Maksimalna struja Imax
Početna struja Ist
0.25A
5A
65A
0.4 posto Ib
Nazivna frekvencija Fn
50/60Hz
Točnost
Klasa B/1.0 za aktivno; Klasa 2.0 za reaktivno
Pulsirajući indikator
Pulsirajuće (konstanta mjerača)
LED
1000 imp/kWh; 1000 imp/kvarh
1000 imp/kWh; 1000 imp/kvarh
Okoliš
Raspon temperature
Rad: -30~70 stupnjeva
Skladištenje: -40~85 stupnjeva
Stupanj zaštite
IP 51 u zaštitnom kućištu
Izolacijski razred
II
Tipična potrošnja energije
Naponski krug aktivna/prividna snaga na Un
Prividna snaga strujnog kruga na Ib
<2W/10VA
<4VA
LCD zaslon
7 znamenki s podržanim pozadinskim osvjetljenjem
Komunikacijsko sučelje
RS485 s vijčanim tipom, maksimalno do 38400bps
Komunikacijski protokol
Modbus protokol
Težina metra
Oko 0,26 kg
Dimenzija (DxŠxD)
{{0}}.0 x 70.0 x 62.0 mm
