U današnjoj eri široko rasprostranjenih pametnih mreža, električna brojila više nisu samo "metalne kutije-za praćenje struje"-oni su ključni čvorovi prikupljanja podataka o električnoj energiji, a sučelja pametnih brojila i komunikacijski protokoli brojila ključni su za osiguranje da brojila "govore jezikom mreže i precizno prenose podatke". Ovaj članak razlaže globalna glavna sučelja brojila, aplikacije Modbus-RTU protokola i zašto je RS485 najbolji izbor za komunikaciju s mjeračem.
"Imperativ prijenosa podataka" za mjerače
Kao okosnica opreme za mjerenje električne energije, mjerači ne samo da moraju precizno bilježiti potrošnju energije, već i pouzdano isporučivati podatke sustavima daljinskog očitanja brojila i platformama za praćenje energije-kao što paket treba i "rutu isporuke" i "pravila adrese". RS485 sučelje brojila je "fizička ruta" za podatke, dok su Modbus protokoli "digitalna pravila" za interakciju.
Ako su sučelja poput "gradova", protokoli su "jezici koji se tamo govore": samo kada obje strane koriste isto sučelje mjerača i protokol, podaci se mogu ispravno identificirati i raščlaniti. Globalno, sučelja i protokoli mjerača konvergirali su u glavne standarde, s RS485 za pametna brojila koji je vodeći u usvajanju, a protokoli su podijeljeni na kategorije "univerzalnih industrijskih" i "-specifičnih" kategorija.
Globalna glavna sučelja brojila: Zašto je RS485 "najbolji-izbor"
Dizajn sučelja mjerača mora uravnotežiti stabilnost, zaštitu- od smetnji, cijenu i kompatibilnost. Današnja globalna sučelja pametnih brojila spadaju u nekoliko kategorija, a RS485 sučelja čine preko 70% implementacija-što ih čini neospornom "dominantnom opcijom."
RS485 sučelje: "Univerzalni kanal" za mjerače
RS485 je globalno najčešće korišteno sučelje brojila-posebno u Kini, gdje je to najpopularnije žično sučelje za pametna brojila, pokrivajući više od 90% stambenih i industrijskih brojila.
Njegove osnovne prednosti savršeno odgovaraju scenarijima centraliziranog sustava očitanja brojila:
- Velika udaljenost prijenosa: Koristi diferencijalnu signalizaciju za doseg do 1200 metara, lako pokrivajući klastere mjerača u cijelim stambenim zgradama ili velikim tvornicama.
- Jaka zaštita- od smetnji: Otporan na elektromagnetske i-smetnje uobičajenog načina rada u elektroenergetskim sustavima, osiguravajući stabilan prijenos podataka brojila čak i u složenim električnim okruženjima.
- Kompatibilnost s više-uređaja: Jedna sabirnica povezuje do 128 metara (mogućnost više-odvoda), drastično smanjujući troškove ožičenja za sustave očitavanja mjerača pametne mreže.
- Isplativo-: Razvijena tehnologija i niski troškovi hardvera čine ga idealnim fili velike{0}}ugradnje mjerača.
Ove značajke čine RS485 "optimalnim rješenjemza mjerenje u stambenim zajednicama i prikupljanje podataka o industrijskim brojilima"-za nprNa primjer, jedna RS485 sabirnica može prikupiti podatke s desetaka mjerača u stambenoj zgradi.
Druge vrste sučelja mjerača
Osim RS485, mjerači koriste druga sučelja za posebne potrebe:
- Infracrveni (IrDA): "Fleksibilan izbor zakratko{0}}očitavanje mjerača," obično modulirano infracrveno sučelje koje se koristi za-ručne uređaje na licu mjesta začitanje podataka jednog-mjeračaili konfigurirajte postavke (npr. osoblje objekta koristi terminal za lokalno prikupljanje podataka).
- Ethernet (RJ45): "-kanal velike brzine" za pametne mreže, uključen samo uvrhunski-umreženi mjerači snage. Podržava TCP/IP, povezuje se izravno na lokalne mreže i omogućuje-veliku-brzinu prijenosa-na razini milisekundi, idealno zaindustrijski sustavi za nadzor električne energijesa strogim-zahtjevima u stvarnom vremenu.

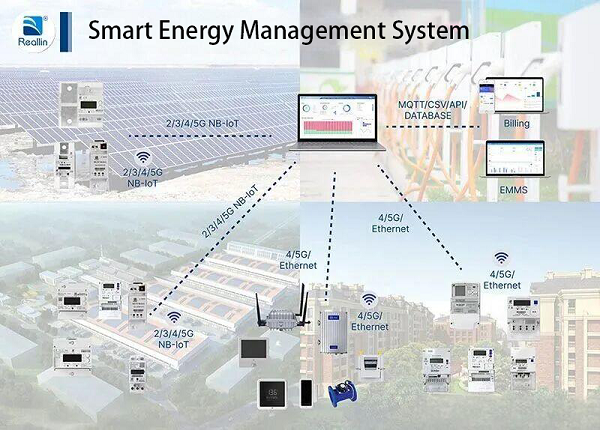

- Bežična sučelja: Rješenja za implementaciju daljinskih mjerača (udaljene/raštrkane lokacije):
NB-IoT/LoRa:Mala{0}}snaga, široka-pokrivenost i-neovisan o mreži; Jedinice s baterijskim-napajanjem rade godinama, savršene za ruralna pametna brojila ili mjerače ulične rasvjete (raštrkana,-te-žičana područja).
Wi-Fi:Brz prijenos, ali velika potrošnja energije, pogodan za mjerače u komercijalnim zgradama (stabilna snaga, kratki-domet).
4G:Iskorištava mreže mobilnih operatera za široku pokrivenost i-daljinsko očitavanje brojila u stvarnom vremenu, idealno za raštrkana brojila u predgrađima.
- Niša sučelja:
RS232: Ograničeno na 15-metarski prijenos-od točke do točke; uglavnom zamijenjen RS485, koristi se samo zaotklanjanje pogrešaka naslijeđenog mjerača.
USB: Zalokalni izvoz podatakaili konfiguracija-neza daljinsko očitavanje.
Globalni glavni protokoli mjerača: "Zajednički jezik" prijenosa podataka
Sučelja su "kanal", ali protokoli su "jezik"-čak i sa odgovarajućim sučeljima, nepodudarnimkomunikacijski protokoli mjeračapretvoriti podatke u "blebetanje". Današnjiglobalni protokoli pametnih brojilapodijeljeni na "industrijske univerzalne" i "-specifične za napajanje".
Industrijski univerzalni protokoli: "Osnovni jezik" za kompatibilnost-uređaja
Ovi protokoli omogućuju mjeračima komunikaciju s industrijskom opremom (PLC-ovi, nadzorni sustavi), sObitelj Modbus protokolakao globalni lider.
Modbus-RTU: RS485 "zlatni partner"
Modbus-RTU je globalno najčešće korišteni protokol mjerača-skoro "standardno podudaranje" za RS485. Ovo uparivanje drži preko 70% globalnog tržišta komunikacijskih mjerača.
Njegove ključne prednosti:
- Jednostavna struktura:Jasni podatkovni okviri olakšavaju analizu podataka mjerača.
- Otvoren-kod i besplatno:Nema naknade za licenciranje; podržavaju svi uređaji za očitavanje brojila, PLC-ovi i nadzorni sustavi.
- Visoka kompatibilnost:Radi s gotovo svim domaćim ili uvezenim pametnim brojilima opremljenim RS485.
- Optimizirano za srednje-nisku brzinu:Savršeno za prikupljanje podataka o potrošnji energije ili očitavanje parametara (bez gubitka propusnosti).
Na primjer, stambeni centralizirani sustavi očitanja brojila koriste "RS485 bus + Modbus-RTU" za prikupljanje podataka s desetaka brojila putem jedne linije.
Modbus-TCP: "Jezik velike-brzine" za Ethernet mjerače
Ova Ethernet-kompatibilna Modbus varijanta radi s RJ45 sučeljima i TCP/IP, omogućujući prijenos velike-brzine-od presudnog značaja za pametne mreže u stvarnom{4}}vremenskom nadzornom sustavu koji trebaju podatke mjerača razine-milisekunde.
Power-Specifični protokoli: "Specijalizirani jezici" za mjerače
Industrijski protokoli ističu se univerzalnošću, ali scenariji napajanja imaju jedinstvene potrebe (naplata, bilježenje događaja), tako da su regije razvile protokole-specifične za mjerenje snage:
-
DL/T 645 i DL/T 698: Kineski obvezni standardi
Ovi nacionalni standardi potrebni su za kućna pametna brojila, dizajnirana za "mjerenje električne energije", "kontrolu troškova" i "bilježenje događaja".
Prilagođeni su kineskim energetskim operacijama (npr. višestruko određivanje cijena, isključenja plaćanja unaprijed, upozorenja o kvarovima) i često su upareni s RS485 + Modbus-RTU: brojila koriste DL/T 645 interno za zadatke napajanja, a zatim komuniciraju sa sustavima očitanja brojila putem Modbus-RTU.
-
IEC 62056: europski "otvoreni protokol"
Također nazvan "DLMS/COSEM", ovaj europski standard daje prioritet otvorenosti-on podržava višestruka sučelja (RS485, infracrveno, Ethernet) i radi s različitim markama/tipovima brojila, što ga čini idealnim za preko-komunikaciju mjerača električne energije u projektima (npr. europsko među-mrežno dijeljenje podataka).
-
M-BUS: "Mrežni protokol" za više-mjerne sustave
M-BUS mreža brojila za vodu, električnu energiju i toplinu, podržava prijenos od 1000-metara. Uparen s RS485, napaja "zajedničke integrirane sustave očitanja s više mjerača" (npr. osoblje objekta prikuplja podatke o struji/vodi putem jednog sustava).
-
IEC 61850: "High{1}}End Protocol" za pametne mreže
Temeljni protokol pametne mreže za trafostanice i visoko{0}}mjerače napona, omogućuje "-veliki{2}}prijenos podataka-u stvarnom vremenu" i "automatizaciju-uređaja-uređaja"-npr. neispravan mjerač trafostanice može automatski-upozoriti kontrolni centar putem IEC 61850, što ga čini budućnošću "visoki{10}}smjer protokola" za premium pametna brojila.
Bežični-specifični protokoli: "Ekskluzivni jezici" za daljinska mjerača
Bežični mjerači koriste namjenske protokole:
- MQTT: lagani IoT protokol za NB-IoT/LoRa; niske-snage i kompaktan, savršen zadaljinsko očitavanje brojila(baterijski-jedinice).
- 4G protokoli: Iskorištava mobilni TCP/UDP za visoku-propusnost,-prijenos u stvarnom vremenu-idealan zapametna brojila udaljena područjaza prijenos podataka uživo.

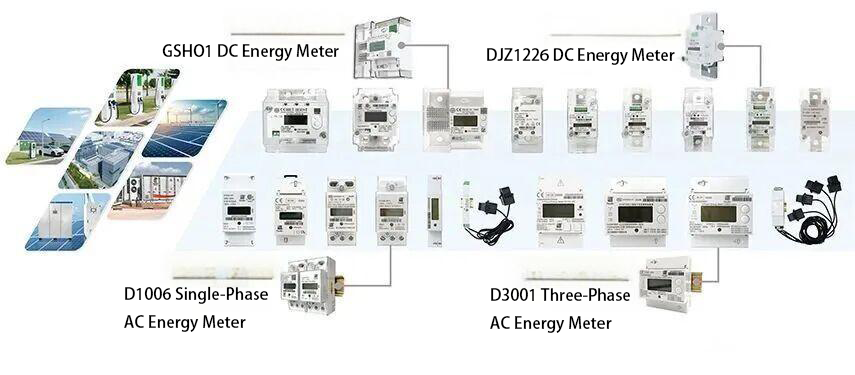

Sučelja i protokoli UTP mjerača: glavna rješenja u praksi
Kao domaći proizvođač brojila, izbor sučelja/protokola UTP-a usklađen je s globalnim standardima pametnih brojila:
RS485 kao osnovno sučelje: Njegova zrelost, pouzdanost i niska cijena čine ga zadanim za UTP žična pametna brojila.
Protokoli-prilagođeni scenariju:
- Kućna AC mjerača: DL/T 645/698 (plus Modbus-RTU) zadomaće energetske operacije.
- Domaći istosmjerni mjerači (integrirani shunt): DL/T 645/698 (gotovo svi podržavaju Modbus-RTU).
- Inozemni DC mjerači (integrirani shunt): SLIP protokol (prilagođen stranimmrežna okruženja).
- Inozemna AC mjerača: Modbus-RTU (u skladu sglobalni univerzalni mjerni komunikacijski standardi).
Dominacija RS485 + Modbus-RTU
Današnja glavna konfiguracija globalnog pametnog brojila je RS485 + Modbus-RTU-ova kombinacija "stabilnost, niska cijena i visoka kompatibilnost" daje mu preko 70% globalnog tržišta, bez kratkoročne-zamjene u stambenim ili industrijskim-sektorima niskonaponskih mjerača.
Budući trendovi bit će "du-track":
- Žičani smjer: RS485 + Modbus-RTU/IEC 62056 ostaje dominantan za tradicionalno centralizirano očitavanje i industrijski nadzor.
- Bežični smjer:Napomena-IoT/LoRa + MQTT ili 4G rastu kao najbolji izbori za mjerače udaljenih područja i nove mjerače u zajednici, potičući nadogradnje "bežičnih, inteligentnih" mjerača.
Od sučelja do protokola, komunikacija mjerača razvija se oko "pouzdanosti, učinkovitosti i niske cijene"-ovi mali tehnički detalji okosnica su stabilnog rada elektroenergetskog sustava i točnog prijenosa podataka.
