Što su "mjerači-povratne struje" i "mjerači-povratne struje"? Mnogi ljudi brkaju to dvoje, čak pogrešno vjerujući da je riječ o istom uređaju. Zapravo, njihove definicije, funkcije i scenariji primjene bitno su različiti. Danas ćemo vam pomoći da temeljito razjasnite razlike.
Prvo, razjasnimo: što je točno "protiv-obrnuto mjerenje"?
Prvo, moramo ispraviti uobičajenu zabludu: "Anti-obrnuto mjerenje" nije standardni industrijski izraz, već prije kolokvijalna kratica za "mjerilo s anti-funkcijom mjerenja obrnute struje." Njegova ključna riječ je "kontrola mjerenja".
Jednostavnim rječnikom rečeno, "mjerilo protiv-okretanja" više je kao "jednosmjerni-knjigovođa", na primjer, prepoznaje samo "električnu energiju poslanu iz mreže", a ne "električnu energiju koju šalje korisnik", i nema mogućnost aktivne regulacije smjera protoka struje.

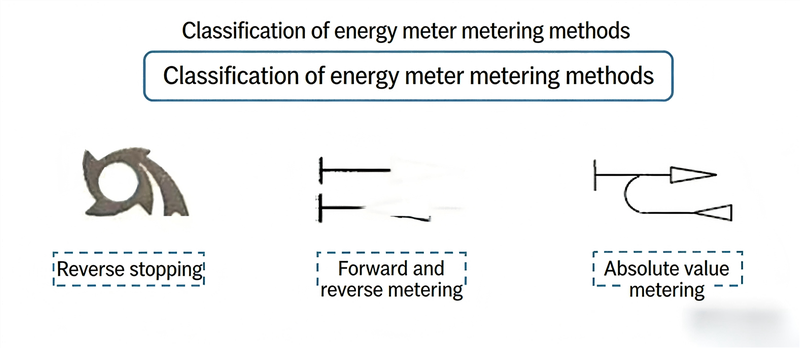

Današnja elektronička mjerača energije općenito prihvaćaju razumnije i naprednije mjerenje naprijed i natrag u tri metode mjerenja prikazane na gornjim slikama, a rijetko koriste obrnutu provjeru ili mjerenje apsolutne vrijednosti.
Dodatno objašnjenje: Pozicioniranje jezgre i funkcije mjerača protiv-povratnog protoka
Za razliku od kolokvijalnog i jedinstvenog izraza "mjerač protiv-povratnog toka," mjerač protiv-povratnog protoka industrijski je-standardni izraz, koji predstavlja pametno brojilo posebno dizajnirano da osigura sigurnost električne mreže u novoj energetskoj eri.
- U distribuiranim fotonaponskim (PV) scenarijima i scenarijima skladištenja energije, kada proizvodnja električne energije premaši lokalnu potražnju opterećenja, višak električne energije teče natrag u javnu mrežu (tj. "obrnuti tok"). To može dovesti do povećanog lokalnog mrežnog napona, harmonijskog izobličenja, pa čak i oštećenja distribucijske opreme, izazivanja kvarova relejne zaštite i kršenja ugovora o priključenju na mrežu.
- Osnovna funkcija mjerača protoka protiv-obrnutog protoka je praćenje smjera struje u stvarnom vremenu. Nakon što se otkrije obrnuti tok, odmah poduzima mjere upravljanja: ili šalje signal pretvaraču za dinamičko smanjenje proizvodnje energije sve dok obrnuti tok ne nestane ili izravno odspaja strujni krug mrežnog povezivanja kako bi se u potpunosti spriječio povratni tok i osigurala sigurnost mreže na njegovom izvoru.
Uz to, mjerači protoka protiv-obrnutog protoka imaju tri osnovne dodatne funkcije:
1. Dvosmjerno mjerenje
Može bilježiti i električnu energiju kupljenu iz mreže (unaprijed potrošnja električne energije, koja se koristi za naplatu električne energije) i električnu energiju proizvedenu opremom za obnovljive izvore energije (obrnuta proizvodnja, koristi se za izračun prihoda od proizvodnje električne energije).
2. Upozorenje o anomaliji
Prati parametre kao što su napon, struja i snaga u stvarnom vremenu i upozorava osoblje za održavanje putem lokalnih alarma ili daljinskih push obavijesti kada se pojave anomalije.
3. Prijenos podataka
Prikupljeni podaci o snazi prenose se na platformu za upravljanje energijom putem RS-485 komunikacije, WiFi-a i drugih metoda, olakšavajući korisničku analizu potrošnje električne energije i trendove proizvodnje.
Ključna usporedba: Tablica za razumijevanje razlika
Kako bi razlika bila intuitivnija, usporedili smo dvije ključne dimenzije, jasno prikazujući njihove razlike:
Uobičajene zablude: nemojte brkati ove situacije
- Zabluda 1:
"Mjerač za-obrnuto isto je što i mjerač za sprječavanje povratnog toka"-Pogrešno! Prvi je kolokvijalni izraz za "alat za mjerenje i kontrolu", dok je drugi standardizirani "uređaj za sigurnosnu kontrolu". Njihove funkcije i uloge potpuno su različite i ne mogu se izjednačavati.
- Zabluda 2:
"I jedno i drugo može riješiti problem sve dok postoji povratna struja"-Pogrešno! Anti{1}}mjerači povratne struje mogu samo "ne mjeriti" povratnu struju; ne mogu spriječiti strujni tok unatrag i ne mogu riješiti sigurnosne rizike mreže uzrokovane povratnom strujom. Mjerila za sprječavanje povratnog toka, s druge strane, aktivno sprječavaju povratnu struju, izbjegavajući sigurnosne opasnosti na njihovom izvoru.
- Zabluda 3:
"Instaliranje mjerača protiv-hoda dovoljno je za kućnu solarnu energiju"-Pogrešno! Ako se višak električne energije proizvodi kućnom solarnom energijom, povratni tok može utjecati na sigurnost mreže. Ugovori o priključku na mrežu u većini područja izričito zabranjuju neuredan povratni tok i zahtijevaju ugradnju mjerača za sprječavanje povratnog toka, a ne samo jednostavnih mjerača protiv -obrnutog protoka. U protivnom biste se mogli suočiti s upozorenjima i kaznama za isključenje s mreže od tvrtke za distribuciju električne energije.
Sažetak
Odaberite prema svojim potrebama, točno prema vašem scenariju
Jednostavno rečeno, ključna razlika između to dvoje može se sažeti kao: sprječavanje mjerenja povratne struje i sprječavanje mjerenja povratne struje radi sigurnosti.
